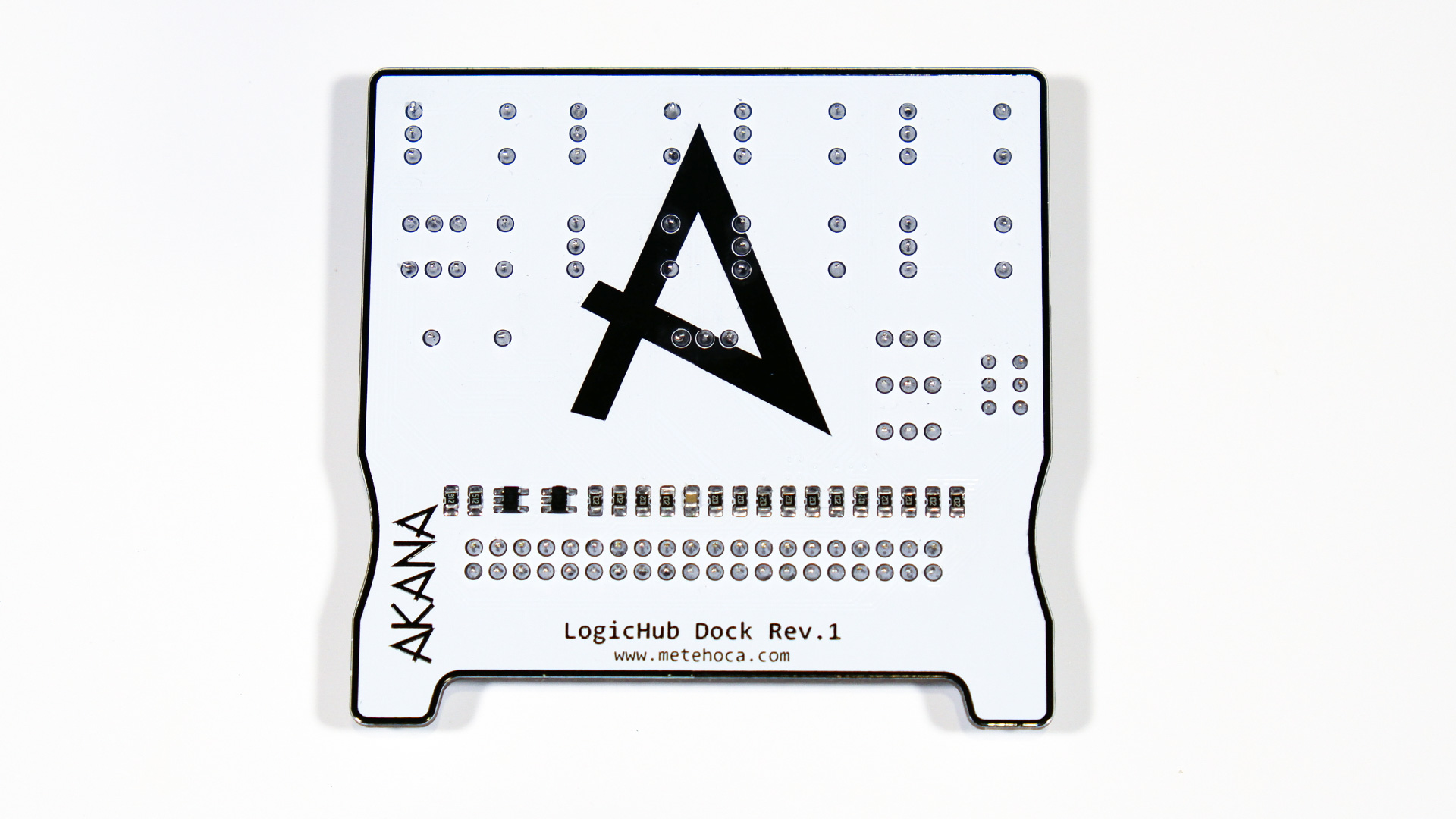

LogicHub Dock Rev.1, Akana R1‘in üzerine takılarak kullanılmak için tasarlanmış programlanabilir bir lojik kapı deneyimleme kartı.
LogicHub Dock, geniş bir kullanım alanına sahip. Eğitim kurumlarında öğrencilerin lojik kapıları ve dijital elektronik konularını daha iyi anlamaları için mükemmel bir araç olarak tasarlandı.

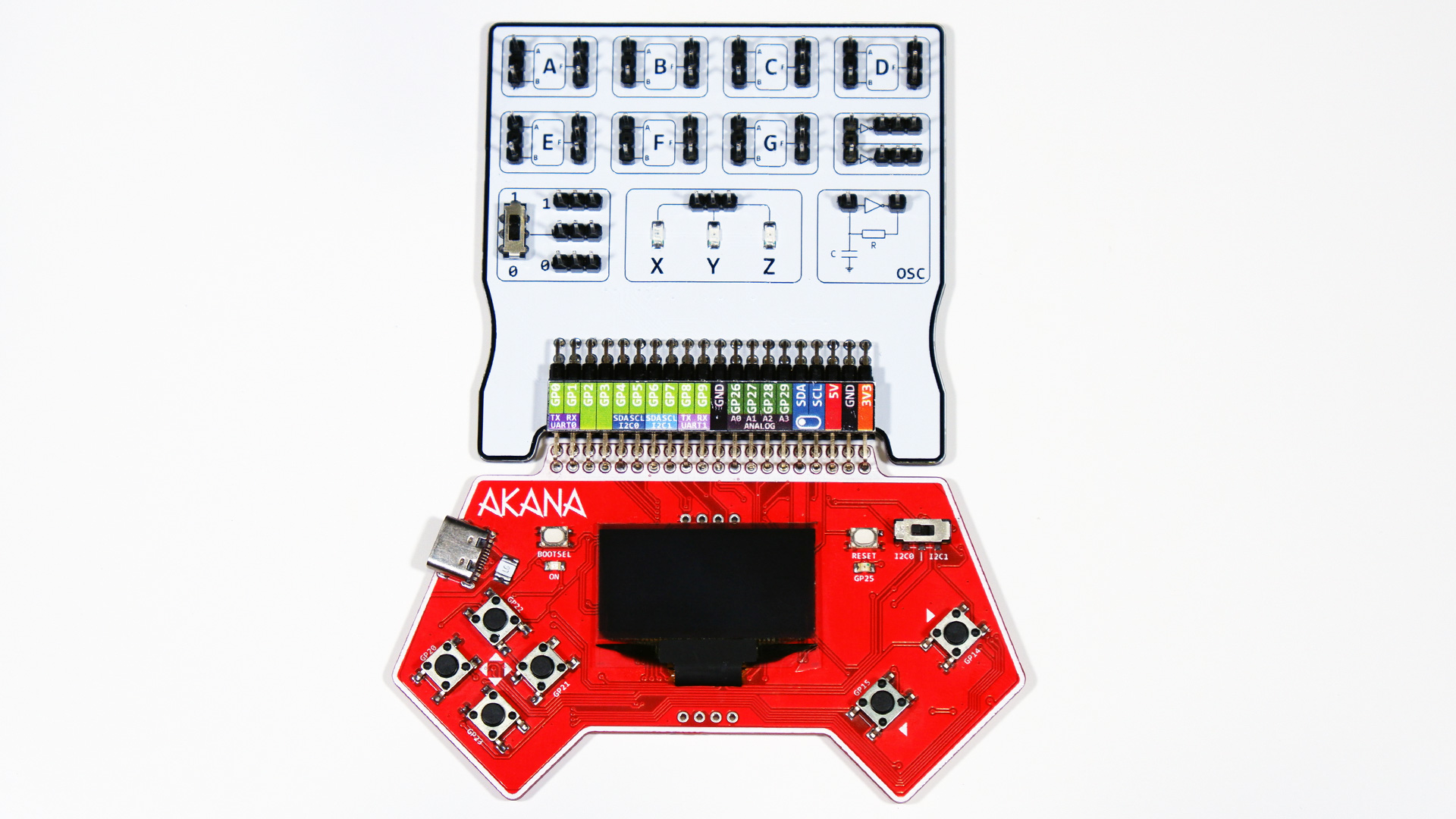

LogicHub Dock, Akana R1 kartı ile mükemmel bir uyum içinde çalışacak şekilde hazırlandı. Kullanıcı dostu bir arayüze sahip olan kart, kolayca takılıp çıkarılabiliyor.

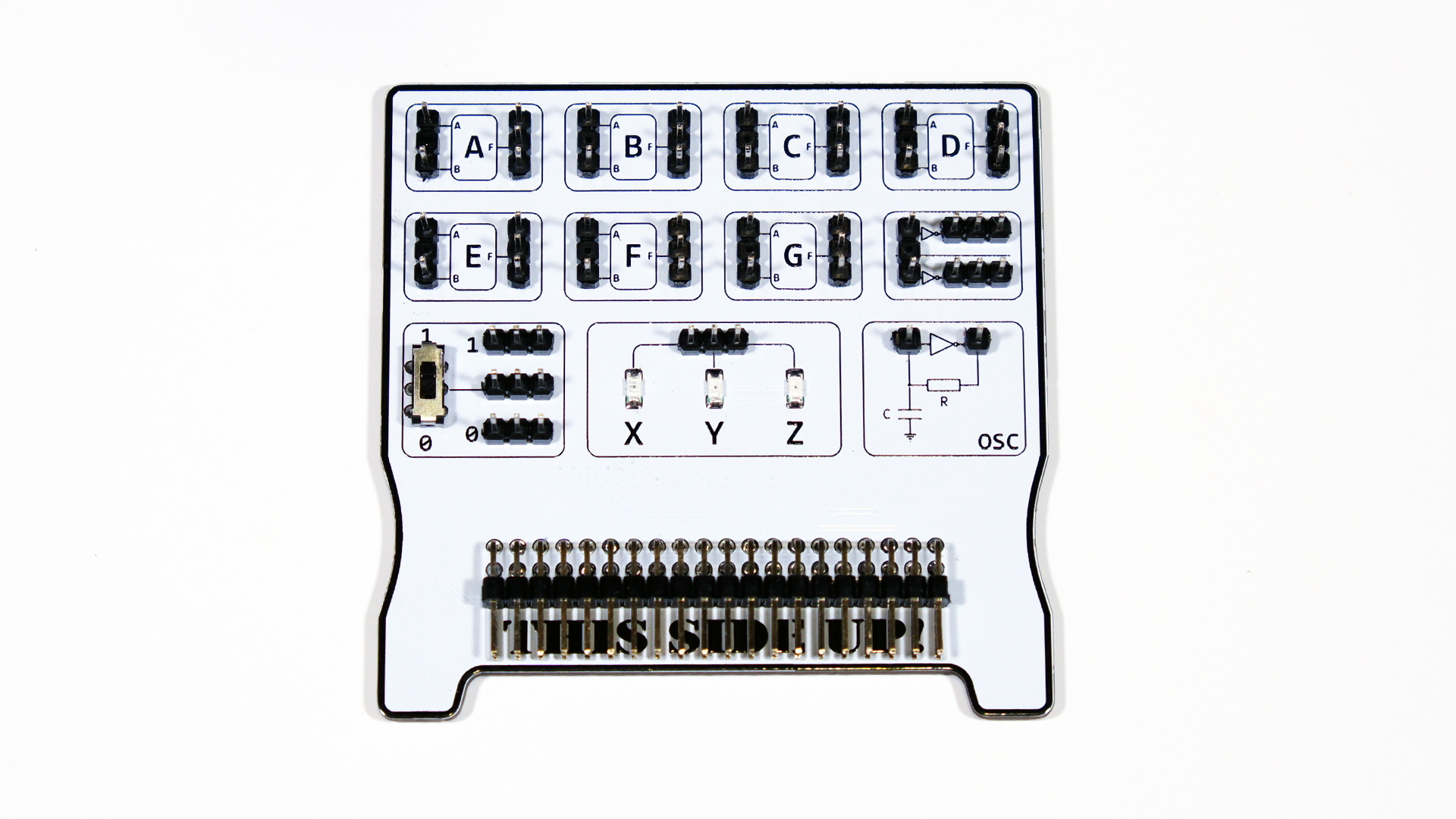

Dock üzerinde 7’si Akana R1 ekranı ve butonları üzerinden kolayca programlanabilir olmak üzere toplam 9 lojik kapı yer alıyor. Bu sayede AND, OR, NAND, NOR, XOR, XNOR, NOT ve BUFFER kapıları arasında geçiş yapmak mümkün.

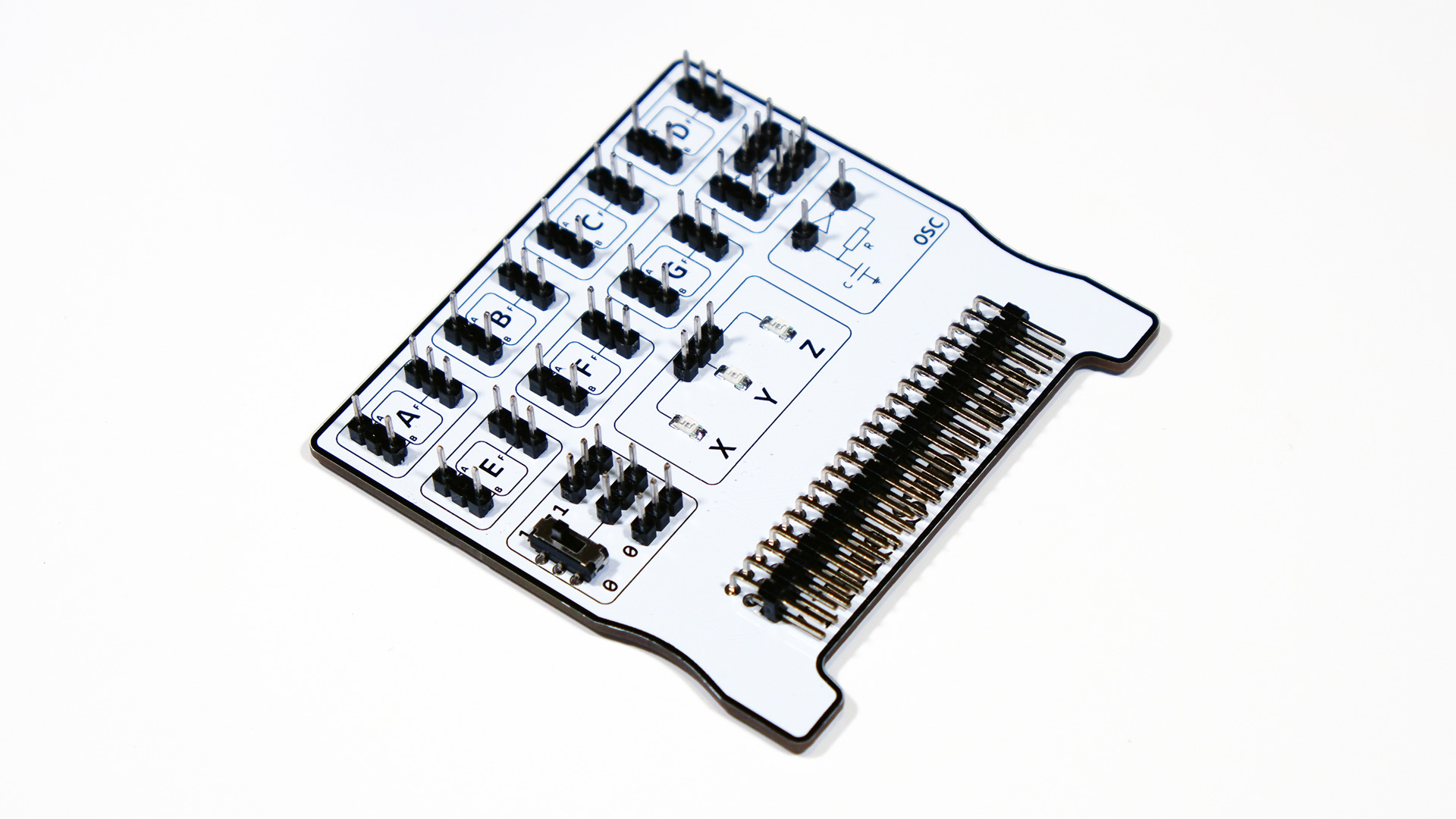

Kart üzerinde, programlanan lojik istenen girişlerin sağlanabilmesi için 0-1 seçimi yapan bir anahtar, sabit 0 ve 1 girişleri ile birlikte proje çıkışlarını görüntüleyebilmek için 3 adet LED yer alıyor.
Ayrıca LogicHub Dock üzerinde bulunan RC devresi ile NOT kapıları kullanılarak basit bir osilatör devresi kurulabilir. Bu osilatör devresi lojik kapıların farklı kullanımlarının deneyimlenebilmesini sağlar. Dock üzerindeki tüm yapılar hatalı bağlamalara veya kısa devrelere karşı korumalı olarak tasarlandı.
LogicHub Dock ile hayal gücünüzü serbest bırakın ve dijital elektronik projelerinizde sınırları zorlayın!
LOGICHUB DOCK Rev.1 VERİ SAYFASI ve AKANA R1 ESKİZ KODU
LogicHub Dock Rev.1’in teknik özellikleri, detaylı tanıtımı, pin yapısı ve kullanım önerileri PDF biçiminde hazırlandı. Ek olarak örnek kodlarını da ZIP biçiminde indirmek mümkün.
İndir: LogicHub Dock Veri Sayfası | LogicHub Dock Örnek Kodlar
